鋁鎂錳屋面系統簡介

鋁鎂錳合金屋面系統非常適用于新穎、大型工業、商業以及民用建筑復雜多變的屋面,該系統配有固定座、節點標準件以及配套的裝飾、擋雪、防墜落系統,并且具有安全耐久、防雨抗風、保溫隔熱、隔音降噪、造型美觀、容易維護等功能。并且具有以下優點:

1、鋁鎂錳屋面系統采用高強抗腐蝕鋁鎂錳合金;防腐能力在普通環境下使用壽命不少于40年;

2、標準的機器鎖邊形成一個持久、牢固的連接,因而具有出色的抗風壓性能(配合底板),尤其適用于臺風、暴風雨較多地區;

3、可適應屋面各種各種造型-球形、扇形、弧形,最大限度滿足設計師的設計念;

4、重量輕;鋁的密度為2.73g/m3,只有鋼的1/3;

5、環保,100%可循環回收利用;

6、鋁支座和屋面外板采用滑動咬合、可消除屋面由于溫差產生的應力造成破壞;

7、無接駁口,無螺絲孔,建筑物外觀完整


節點樣式

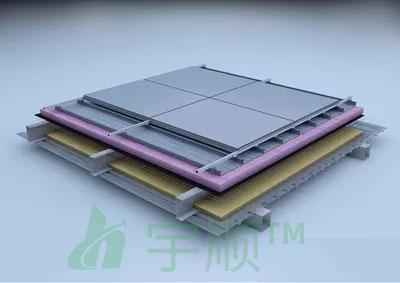

鋁鎂錳屋面構造

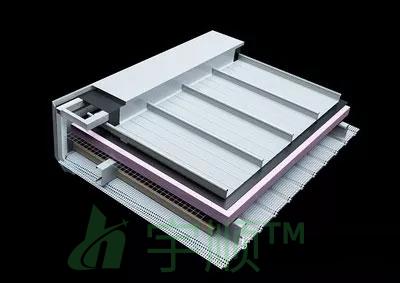

屋脊節點

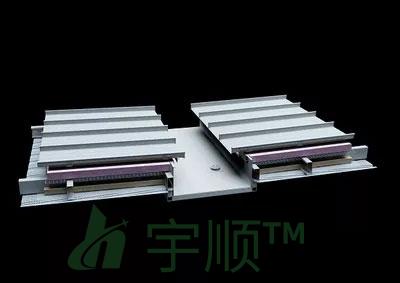

天溝節點
鋁鎂錳金屬屋面構造圖 屋脊節點構造圖 天溝節點構造圖



安裝步驟圖解



步驟一 :安裝底板

步驟二:鋪裝無紡布 步驟三:安裝次檁條



步驟四:鋪裝吸音棉 步驟五:安裝鋁合金支架 步驟六:鋪裝鋼絲網



步驟七:鋪裝防水透氣膜
步驟八:鋪裝保溫棉 步驟九:安裝直立鎖邊屋面板



安裝事項:

1、屋面系統在固定方式上與傳統的板材施工有根本的不同,其采用高強鋁合金固定座與檁條固定,再將屋面板卡在固定座的梅花頭上,然后用電動鎖邊機將板肋鎖在固定座上,這種固定方式不需穿透板面,因而屋面板沒有任何損傷,當然也就不會產生應力集中的問題。

2、屋脊和山墻的防風處理:在設計中考慮將固定在Z型支撐件上的屋脊泛水板和山墻泛水板下折,從而有效的增強了該處的抗風性。

3、檐口的防風處理:在檐口處將屋面板下折,同上理,通過改變受力方式最大程度地減低屋面板在檐口處被風力掀起而造成破壞的可能性。此外,在檐口密封條下方加裝通長的滴水片,加強檐口部分的整體性,增強屋面板的整體撓度。

4、屋面防水處理:

(1)本屋面系統采用先進的直立鎖邊固定方式,從根本上杜絕了傳統的螺釘直接穿透屋面板的固定方式帶來的漏水隱患。

(2)本屋面系統板肋直立,使得其排水?dāng)嗝鎺缀醪皇馨謇哂绊?,有效排水截面較普通板型更大,可以保證屋面板在橫向傾斜情況下(雙曲屋面)的防水性能,同時對坡度平緩的超長屋面適應性更強。
